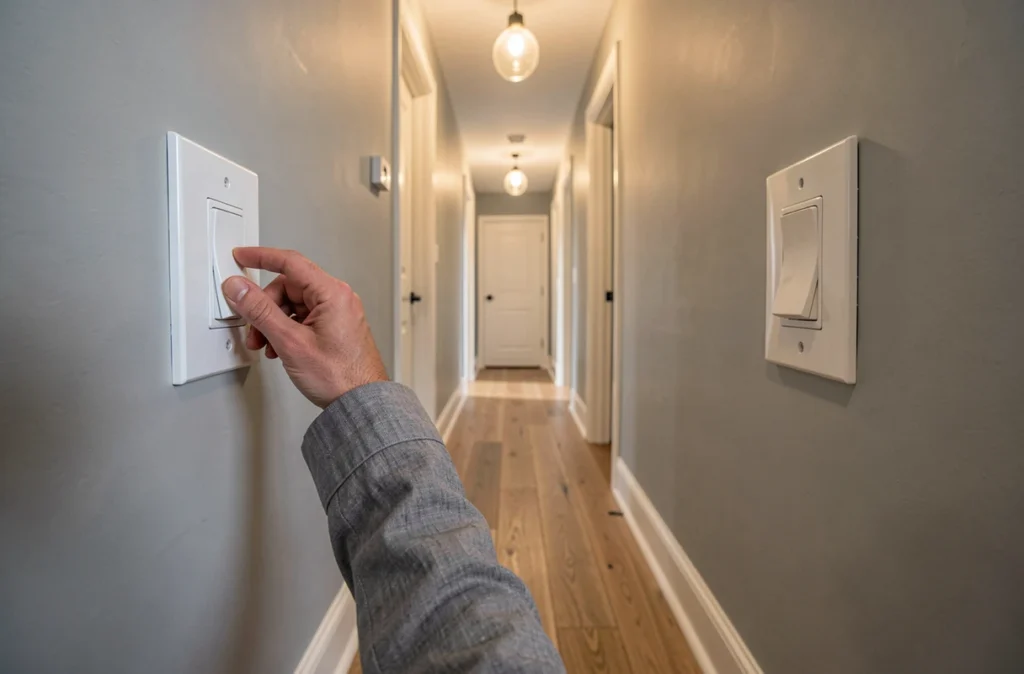

Transformer un simple allumage en va-et-vient est l’un des travaux électriques les plus fréquents en rénovation. Le principe paraît direct : remplacer un interrupteur par deux, reliés par des fils navettes, pour commander un même point lumineux depuis deux endroits. La réalité du chantier pose des questions que les schémas classiques n’abordent pas, notamment le passage des câbles dans des cloisons existantes et le respect de la norme NF C 15-100 dès qu’on modifie un circuit depuis le tableau.
Modifier un circuit existant et norme NF C 15-100 : ce que la rénovation implique
La plupart des tutoriels présentent le schéma va-et-vient électrique comme un branchement isolé. Ils omettent un point réglementaire qui change la nature du chantier : dès qu’on crée ou modifie un circuit depuis le tableau (ajout d’un nouveau disjoncteur, extension de conducteurs), l’installation bascule sous la série NF C 15-100 en vigueur.
Depuis août 2024, la série NF C 15-100-10 est applicable, avec des seuils révisés sur les circuits de prises. Si votre transformation en va-et-vient implique de repiquer sur un circuit de prises existant, vérifiez le nombre de socles déjà raccordés : la norme autorise jusqu’à 8 socles sur un circuit en 1,5 mm² protégé par un disjoncteur 16 A, et jusqu’à 12 socles sur un circuit en 2,5 mm² protégé par un disjoncteur 20 A.
Ce détail a une conséquence pratique. Si le circuit est déjà chargé au maximum, vous ne pouvez pas y greffer un nouveau point de commande sans créer un circuit dédié. Une modification depuis le tableau doit être mentionnée sur l’attestation Consuel, en précisant la version de norme utilisée.
Câblage du va-et-vient électrique : les trois fils à identifier
Le schéma va-et-vient repose sur trois conducteurs entre les deux interrupteurs. Comprendre leur rôle évite les erreurs de raccordement, surtout quand les couleurs de fils dans une installation ancienne ne correspondent plus aux conventions actuelles.
- La phase (fil rouge ou marron en installation récente) arrive au premier interrupteur, sur la borne L. C’est le conducteur qui transporte le courant depuis le tableau.
- Les deux navettes relient les bornes 1 et 2 du premier interrupteur aux bornes 1 et 2 du second. Ces fils permettent au courant de basculer d’un chemin à l’autre selon la position des interrupteurs.
- Le retour de lampe part de la borne L du second interrupteur vers le luminaire. C’est lui qui alimente effectivement le point d’éclairage.
Dans les installations anciennes, les navettes peuvent être de couleurs inhabituelles (bleu, jaune, violet). Le repérage avec un multimètre en position continuité reste la méthode fiable pour identifier chaque conducteur avant tout raccordement.
Cas fréquent : anciens interrupteurs avec fils non conformes
Les forums spécialisés regorgent de questions sur le remplacement d’interrupteurs anciens par des modèles récents (Legrand, Schneider). Le piège classique : deux fils bleus et un fil jaune ou rouge arrivent dans la boîte d’encastrement, sans correspondance avec le marquage L, 1, 2 du nouvel interrupteur.
La solution passe par un test systématique. Coupez le disjoncteur du circuit concerné, puis utilisez un multimètre pour identifier la phase (le fil sous tension quand le disjoncteur est réarmé, les autres conducteurs étant débranchés). Les deux fils restants sont les navettes. Ne vous fiez jamais aux couleurs dans une installation de plus de vingt ans.
Passage des fils navettes en rénovation : la difficulté réelle
Le schéma électrique est simple. Le vrai défi d’un va-et-vient en rénovation, c’est le passage physique des deux fils navettes entre les deux interrupteurs. En construction neuve, les gaines ICTA sont tirées avant la pose des cloisons. En rénovation, il faut trouver un chemin dans des murs souvent pleins ou doublés.
Trois situations se présentent :
- Cloison en plaques de plâtre sur ossature : le passage est généralement possible en utilisant un tire-fil ou une aiguille d’électricien depuis le boîtier existant vers le nouvel emplacement. Il faut percer un trou pour le second boîtier d’encastrement et cheminer dans le vide de la cloison.
- Mur en briques ou parpaings avec doublage collé : le passage est plus contraint. Une saignée dans le mur peut être nécessaire, suivie d’un rebouchage. La profondeur de saignée ne doit pas compromettre la solidité du mur porteur.
- Mur en pierre ou béton plein sans doublage : la solution la plus courante est de passer par le plafond ou le sol via des combles ou un faux plafond, ou d’utiliser des moulures et goulottes en apparent.
Alternative sans travaux lourds : le va-et-vient sans fil
Des modules radio permettent de créer un va-et-vient sans tirer de nouveaux conducteurs. Un micro-module récepteur s’installe derrière l’interrupteur existant, et un second interrupteur sans fil (alimenté par pile ou par énergie cinétique) se fixe à l’emplacement souhaité. Cette solution contourne le problème du passage de câbles, mais elle introduit une dépendance à un protocole radio (Zigbee, EnOcean, ou propriétaire selon les marques).
Le module sans fil ne dispense pas de vérifier la protection du circuit existant. Le micro-module se raccorde sur le circuit d’éclairage en place, qui doit être correctement protégé au tableau.
Sécurité avant intervention sur le tableau électrique
Toute intervention sur un circuit d’éclairage commence par la mise hors tension au disjoncteur dédié, puis par une vérification d’absence de tension avec un VAT (vérificateur d’absence de tension) ou un multimètre directement sur les conducteurs dans la boîte d’encastrement. Couper uniquement l’interrupteur mural ne suffit pas : le fil de phase reste sous tension en amont de l’interrupteur.
Si la transformation nécessite l’ajout d’un disjoncteur au tableau, le courant général doit être coupé au disjoncteur de branchement (le disjoncteur principal en tête d’installation). Travailler sous tension dans un tableau expose à un risque d’électrocution et d’arc électrique.
La distinction entre un simple remplacement d’interrupteur et une modification structurelle de circuit n’est pas toujours intuitive. Changer un mécanisme à l’identique, sans toucher au câblage ni au tableau, reste du petit entretien. Ajouter un second point de commande avec tirage de nouvelles lignes et protection supplémentaire relève d’une modification qui engage la conformité de l’installation.
